نصب و راهاندازی صحیح سیستمهای سرمایشی صنعتی و ساختمانی نیازمند یک برنامهریزی دقیق و اجرای استاندارد است. یکی از مهمترین عوامل در این فرآیند، طراحی و استفاده از یک نقشه اصولی است که بهدرستی نحوه اتصال اجزا، مسیرهای سیمکشی و ارتباط بین مدارهای فرمان و قدرت را مشخص کند. اجرای غیرصحیح این سیستمها میتواند منجر به افت راندمان، افزایش مصرف انرژی و حتی بروز آسیبهای جدی به تجهیزات شود.
نقشه نصب چیلر یک ابزار کلیدی برای درک ساختار عملکردی این تجهیزات و اطمینان از نصب صحیح آنها است. این نقشه نهتنها مسیر سیمکشی الکتریکی را مشخص میکند، بلکه نشاندهنده ارتباط دقیق بین کمپرسور، کندانسور، مدارهای کنترلی و سایر اجزای سیستم است. در این راهنما، اهمیت طراحی دقیق این نقشه، اجزای کلیدی آن و مراحل اجرایی استاندارد برای نصب بررسی خواهند شد تا یک عملکرد بهینه و ایمن برای سیستم سرمایشی تضمین شود.
اگر قصد دارید نصب چیلر را با دقت و اطمینان بیشتری انجام دهید و از نکات تخصصی و چالشهای احتمالی آن آگاه شوید، ادامه این مطلب را در دیجی آجار از دست ندهید!
ZR42K3E-TFD-522 کمپرسور اسکرال کوپلند ساخت کشور تایلند
۳۳,۰۰۰,۰۰۰ تومان۳۳,۰۰۰,۰۰۰ تومانخرید کنیداهمیت نقشهکشی دقیق در نصب چیلر

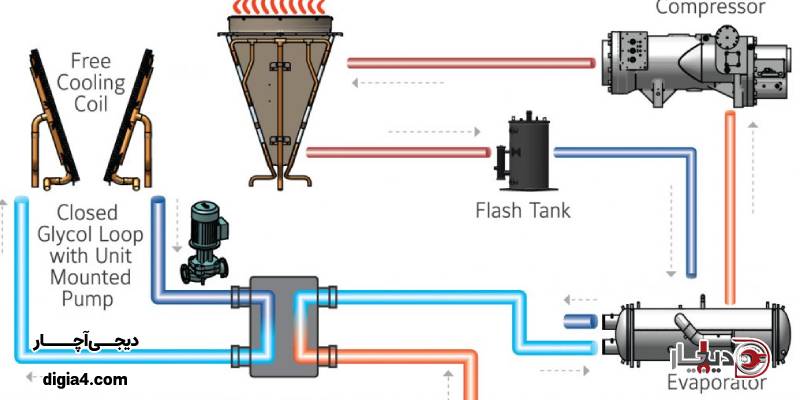

نصب سیستمهای سرمایشی بهویژه چیلرها، یک فرآیند پیچیده است که نیازمند هماهنگی دقیق بین بخشهای مختلف از جمله مدارهای الکتریکی، مسیرهای لولهکشی و تجهیزات کنترلی است. هرگونه اشتباه در طراحی و اجرای نقشه نصب میتواند منجر به افزایش مصرف انرژی، کاهش بازدهی سیستم و حتی بروز مشکلات فنی جدی شود. به همین دلیل، نقشهکشی دقیق و استاندارد یکی از ارکان اساسی در راهاندازی موفق این سیستمها محسوب میشود.
یک نقشه نصب دقیق، تمامی مسیرهای الکتریکی و مکانیکی را مشخص کرده و اطلاعات جامعی درباره نحوه اتصال اجزای مختلف ارائه میدهد. این نقشه نهتنها به مهندسان و تکنسینها کمک میکند تا از عملکرد صحیح چیلر اطمینان حاصل کنند، بلکه فرآیند نگهداری و تعمیرات را نیز سادهتر میسازد. از این رو، طراحی و اجرای اصولی نقشه نصب میتواند تأثیر مستقیمی بر افزایش عمر مفید و بهرهوری سیستم سرمایشی داشته باشد.
نقش نقشه سیمکشی در عملکرد بهینه چیلر
سیمکشی صحیح و استاندارد یکی از مهمترین بخشهای نصب چیلر است که مستقیماً بر عملکرد، ایمنی و کارایی سیستم تأثیر میگذارد. یک نقشه سیمکشی دقیق، ارتباط بین مدار فرمان و مدار قدرت را بهوضوح مشخص کرده و مسیرهای عبور جریان الکتریکی را تعریف میکند. این امر باعث میشود که تجهیزات مختلف از جمله کمپرسورها، پمپها و سنسورها بهدرستی با یکدیگر هماهنگ شده و سیستم سرمایشی بدون نقص عمل کند. همچنین، نقشه استاندارد سیمکشی، از بروز خطاهای الکتریکی مانند اتصالات نامناسب، افت ولتاژ و اضافهبار جلوگیری کرده و ایمنی تجهیزات را تضمین میکند.
ZR28K3E-PFJ-522 کمپرسور اسکرال کوپلند ساخت کشور تایلند
۳۰,۵۰۰,۰۰۰ تومان۳۰,۵۰۰,۰۰۰ تومانخرید کنیداجزای کلیدی در نقشه نصب چیلر
نقشه نصب چیلر شامل مجموعهای از اجزای الکتریکی و مکانیکی است که عملکرد صحیح سیستم سرمایشی را تضمین میکنند. این اجزا شامل مدارهای فرمان و قدرت، سنسورها، رلهها، کنتاکتورها، ترانسها و تجهیزات حفاظتی هستند که بهصورت هماهنگ عمل میکنند. هرکدام از این بخشها وظیفهای مشخص در فرآیند کنترل، راهاندازی و تأمین ایمنی سیستم بر عهده دارند و طراحی دقیق آنها نقش مهمی در افزایش کارایی و کاهش خرابیهای احتمالی دارد.
در یک نقشه استاندارد، هر یک از این اجزا باید بهوضوح مشخص شده و نحوه اتصال آنها با سایر بخشهای سیستم تعریف گردد. وجود مدارهای حفاظتی برای جلوگیری از نوسانات ولتاژ، تجهیزات قطع اضطراری برای کنترل ایمنی و مدارهای فرمان برای اجرای فرآیندهای خودکار، از جمله مواردی است که در طراحی این نقشهها باید مورد توجه قرار گیرد. شناخت دقیق این اجزا و کاربرد آنها باعث افزایش راندمان چیلر، کاهش هزینههای نگهداری و بهبود عملکرد کلی سیستم سرمایشی خواهد شد.
مدار فرمان و مدار قدرت: تفاوتها و کاربردها
مدار فرمان و مدار قدرت دو بخش اساسی در سیستمهای کنترلی چیلر هستند که وظایف متفاوت اما مکملی دارند. مدار قدرت وظیفه تأمین انرژی الکتریکی برای کمپرسورها، پمپها و فنهای چیلر را بر عهده دارد و معمولاً شامل تجهیزاتی مانند کنتاکتورها، کلیدهای مغناطیسی و فیوزهای حفاظتی است. در مقابل، مدار فرمان وظیفه کنترل و ارسال سیگنالهای عملیاتی را داشته و معمولاً شامل رلهها، تایمرها، سنسورها و واحدهای پردازشگر است. تفکیک صحیح این دو مدار در نقشه نصب، موجب افزایش ایمنی، کاهش اختلالات الکتریکی و کنترل دقیقتر عملکرد سیستم سرمایشی میشود.
کنتاکتورها و کلیدهای حفاظتی: تضمین ایمنی سیستم
یکی از مهمترین بخشهای نقشه نصب چیلر، تجهیزات حفاظتی هستند که نقش کلیدی در جلوگیری از آسیب به تجهیزات دارند. کنتاکتورها بهعنوان یک کلید الکترومکانیکی، امکان قطع و وصل مدارهای قدرت را بر اساس فرمانهای دریافتی از مدار کنترل فراهم میکنند. این قطعات، علاوه بر مدیریت توان الکتریکی، در مواقع اضطراری نیز نقش حفاظتی دارند. همچنین، کلیدهای حفاظتی مانند بیمتالها، فیوزها و رلههای حرارتی برای جلوگیری از اضافهبار و افزایش ناگهانی جریان استفاده میشوند. نصب صحیح این تجهیزات مطابق با نقشه استاندارد، علاوه بر افزایش ایمنی، باعث کاهش هزینههای تعمیر و نگهداری در بلندمدت خواهد شد.
ZP236KCE-TED-550 کمپرسور اسکرال کوپلند ساخت کشور تایلند
۳۲۹,۰۰۰,۰۰۰ تومان۳۲۹,۰۰۰,۰۰۰ تومانخرید کنیدمراحل طراحی و اجرای نقشه نصب چیلر

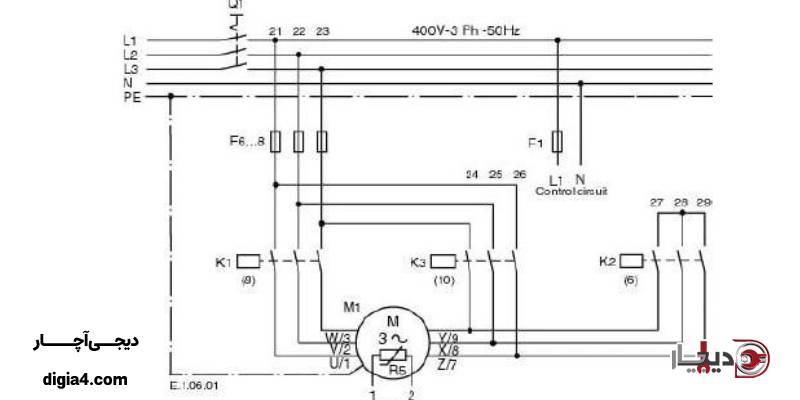

طراحی و اجرای صحیح نقشه نصب چیلر یکی از مهمترین مراحل در راهاندازی سیستمهای سرمایشی است که مستقیماً بر کارایی، بهرهوری و طول عمر تجهیزات تأثیر میگذارد. این فرآیند شامل چندین مرحله اساسی از جمله تهیه نقشههای فنی، انتخاب تجهیزات مناسب، سیمکشی و لولهکشی استاندارد، و در نهایت تست و راهاندازی سیستم است. یک نقشه دقیق باید تمامی مسیرهای ارتباطی بین اجزای چیلر، مدارهای قدرت و فرمان، مسیرهای هیدرولیکی و بخشهای کنترلی را مشخص کند تا هنگام نصب، از هرگونه خطا و مشکلات احتمالی جلوگیری شود.
اجرای نقشه پس از طراحی، نیازمند دقت بالا و رعایت استانداردهای فنی است. استفاده از تجهیزات مناسب، اجرای صحیح سیمکشی و لولهکشی، و انجام تستهای ایمنی و عملکردی، از جمله گامهای مهم در نصب چیلر محسوب میشوند. هرگونه اشتباه در این فرآیند میتواند منجر به نوسانات عملکردی، افزایش مصرف انرژی و کاهش طول عمر دستگاه شود. بنابراین، همکاری با متخصصان مجرب و پایبندی به اصول فنی، شرط اصلی برای نصب موفق این سیستم است.
انتخاب تجهیزات مناسب بر اساس نقشه
برای اجرای صحیح سیستم سرمایشی، انتخاب تجهیزات بر اساس نقشه از اهمیت بالایی برخوردار است. تجهیزات مورد استفاده در چیلر شامل کمپرسورها، کندانسورها، اواپراتورها، پمپها، شیرآلات کنترلی، سنسورها و سیستمهای حفاظتی است که باید متناسب با ظرفیت، نوع و شرایط محیطی سیستم انتخاب شوند. هر یک از این اجزا در نقشه مشخص شده و نحوه ارتباط آنها با یکدیگر تعیین میشود تا عملکرد بهینه و هماهنگ در کل سیستم تضمین گردد.
نکات مهم در لولهکشی و سیمکشی چیلر
لولهکشی و سیمکشی صحیح چیلر نقش مهمی در عملکرد پایدار و ایمن این سیستم دارد. در بخش لولهکشی، انتخاب قطر مناسب لولهها، نوع عایقبندی، و رعایت شیب مناسب برای جلوگیری از ایجاد افت فشار و مشکلات هیدرولیکی ضروری است. در بخش سیمکشی نیز، استفاده از کابلهای استاندارد، رعایت اصول ایمنی در نصب تابلوهای برق، و تفکیک مدارهای قدرت و فرمان، از جمله نکات حیاتی محسوب میشوند. پیروی از استانداردهای طراحی و اجرای نقشه، باعث افزایش بهرهوری، کاهش مصرف انرژی و جلوگیری از خرابیهای زودهنگام خواهد شد.
چالشها و راهکارهای متداول در اجرای نقشه نصب چیلر
اجرای نقشه نصب چیلر نیازمند دقت بالا، رعایت استانداردهای فنی و هماهنگی بین بخشهای مختلف سیستم سرمایشی است. با این حال، در فرآیند نصب، چالشهای متعددی از جمله مشکلات طراحی، عدم تطابق تجهیزات، خطاهای سیمکشی و لولهکشی و مسائل ایمنی ممکن است به وجود بیاید. این مشکلات در صورت عدم شناسایی و رفع بهموقع، میتوانند عملکرد چیلر را تحت تأثیر قرار داده و منجر به افزایش مصرف انرژی یا خرابی تجهیزات شوند. در ادامه، برخی از چالشهای رایج و راهکارهای پیشنهادی برای بهبود فرآیند نصب ارائه شده است:
- عدم تطابق نقشه با شرایط واقعی محیط نصب: بازبینی نقشه و انجام اصلاحات قبل از اجرا برای تطبیق با شرایط فیزیکی محل
- خطاهای سیمکشی و مدارهای الکتریکی: بررسی مجدد سیمکشی بر اساس استانداردها و انجام تستهای ایمنی قبل از راهاندازی
- اشتباه در انتخاب و نصب تجهیزات: استفاده از تجهیزات متناسب با ظرفیت و نیازهای سیستم سرمایشی و مشورت با متخصصان
- مشکلات مربوط به لولهکشی و اتصالات: رعایت شیب و مسیر مناسب در لولهکشی، استفاده از اتصالات باکیفیت و جلوگیری از نشتی
- عدم رعایت اصول ایمنی در نصب: اجرای سیستمهای حفاظتی مناسب، نصب کلیدهای قطع اضطراری و بررسی استانداردهای ایمنی
- عدم انجام تستهای عملیاتی پس از نصب: انجام بررسیهای نهایی شامل تست عملکرد کمپرسورها، مدار فرمان و اطمینان از صحت کارکرد سیستم قبل از بهرهبرداری
منابع و مراجع برای تهیه نقشههای استاندارد نصب چیلر
طراحی و اجرای نقشه نصب چیلر بر اساس استانداردهای مهندسی، یکی از مهمترین عوامل در بهینهسازی عملکرد و افزایش عمر مفید سیستم سرمایشی است. برای اطمینان از صحت طراحی، استفاده از منابع معتبر و مراجع فنی ضروری است. این منابع شامل استانداردهای بینالمللی، راهنماهای فنی شرکتهای تولیدکننده چیلر و دستورالعملهای ارائهشده توسط سازمانهای مهندسی و تأسیساتی میشوند. بهرهگیری از این مراجع، باعث کاهش خطاهای طراحی، افزایش ایمنی و اطمینان از هماهنگی اجزای مختلف سیستم خواهد شد.
یکی از چالشهای رایج در فرآیند نصب چیلر، وجود تفاوتهای طراحی و اجرای سیستمهای مختلف است که میتواند منجر به ناسازگاری اجزا و کاهش بازدهی شود. به همین دلیل، دسترسی به نقشههای استاندارد و بهروز، کمک میکند تا نصب سیستم بر اساس الزامات فنی صحیح انجام شود. علاوه بر این، استفاده از نرمافزارهای طراحی مهندسی و مشاوره با متخصصان تأسیسات، امکان سفارشیسازی نقشهها را بر اساس نیازهای خاص هر پروژه فراهم میکند.
استفاده از دستورالعملهای تولیدکنندگان و استانداردهای صنعتی
شرکتهای تولیدکننده چیلر معمولاً دستورالعملهای فنی و نقشههای استانداردی را برای نصب تجهیزات خود ارائه میدهند. این راهنماها شامل جزئیات فنی مربوط به سیمکشی، مدارهای کنترلی، مسیرهای لولهکشی و شرایط محیطی مناسب برای نصب هستند. همچنین، استفاده از استانداردهای بینالمللی مانند ASHRAE، ANSI، ISO و BSI در طراحی و اجرای سیستم، موجب افزایش ایمنی و بهینهسازی عملکرد چیلر خواهد شد.
مشاوره با متخصصان و مهندسان تأسیسات برای بهبود نقشهها
با وجود منابع متعدد برای تهیه نقشههای نصب، بهرهگیری از تجربه و دانش متخصصان تأسیسات سرمایشی نقش مهمی در اجرای صحیح سیستم دارد. مهندسان تأسیسات با آگاهی از چالشهای اجرایی، میتوانند راهکارهای مناسبی برای بهینهسازی طراحی ارائه دهند. علاوه بر این، مشاوره با تکنسینهای برق و مکانیک در انتخاب تجهیزات، روشهای نصب و اجرای استاندارد سیمکشی و لولهکشی، به کاهش هزینهها و افزایش بازدهی چیلر کمک خواهد کرد.
نتیجهگیری
طراحی و اجرای صحیح سیستمهای سرمایشی نیازمند برنامهریزی دقیق و رعایت استانداردهای مهندسی است. استفاده از منابع معتبر، مانند راهنماهای تولیدکنندگان، استانداردهای بینالمللی و مشاوره با متخصصان، نقش مهمی در بهینهسازی عملکرد و افزایش طول عمر تجهیزات سرمایشی دارد. نقشه نصب چیلر بهعنوان یک ابزار کلیدی، مسیرهای سیمکشی، مدارهای کنترلی و ارتباطات بین اجزای مختلف سیستم را مشخص کرده و از بروز خطاهای فنی در فرآیند نصب جلوگیری میکند. در نهایت، بهرهگیری از روشهای استاندارد و نظارت دقیق بر اجرای نقشه، باعث کاهش هزینههای عملیاتی و افزایش کارایی سیستم سرمایشی خواهد شد.
